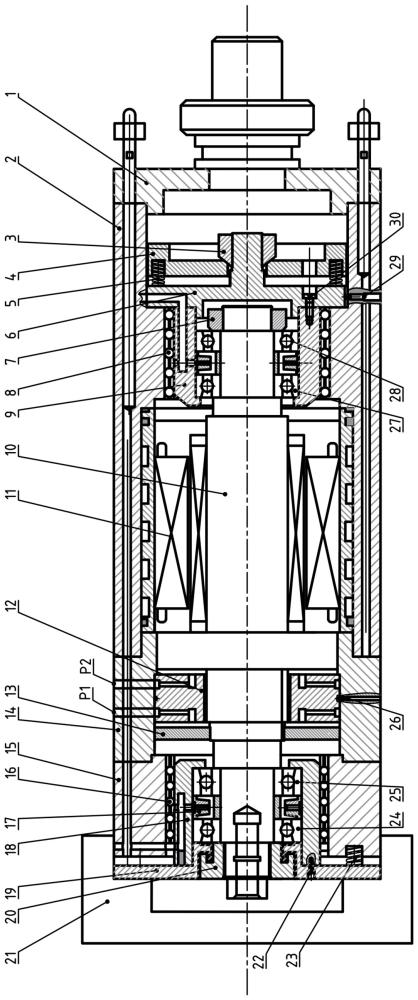

一種軸向雙向振動電主軸
本發明公開了一種軸向雙向振動電主軸,由振子、支承系統、殼體、內置電機、主軸、潤滑油路、油霧潤滑噴嘴、水冷系統等組成;電機定子固定于機體內壁上,轉子穿接于定子內,主軸穿接于轉子,并在轉子的帶動下高速旋轉;殼體內部開設有進水孔、進氣孔等;主軸的其中一端設有刀柄槽,刀柄聯接固定于刀柄槽內;本發明的電主軸,殼體上的孔與振子內部加工出的孔相對應組成液壓脈沖輸入通道,以實現液壓脈沖的交替輸入使主軸產生規律的微量振動,并且振幅與頻率可調。支承軸承配合安裝于主軸兩端,滾動軸承內外圈分別與主軸、軸承室內圈配合連接,直線軸承內外圈分別與軸承室外圈、殼體內側相配合連接;左側預緊彈簧安裝于密封蓋與殼體之間,右側預緊彈簧安裝于彈簧座與拉桿之間,以實現預緊力可變、系統剛度的提升。
長春工業大學
授權發明
